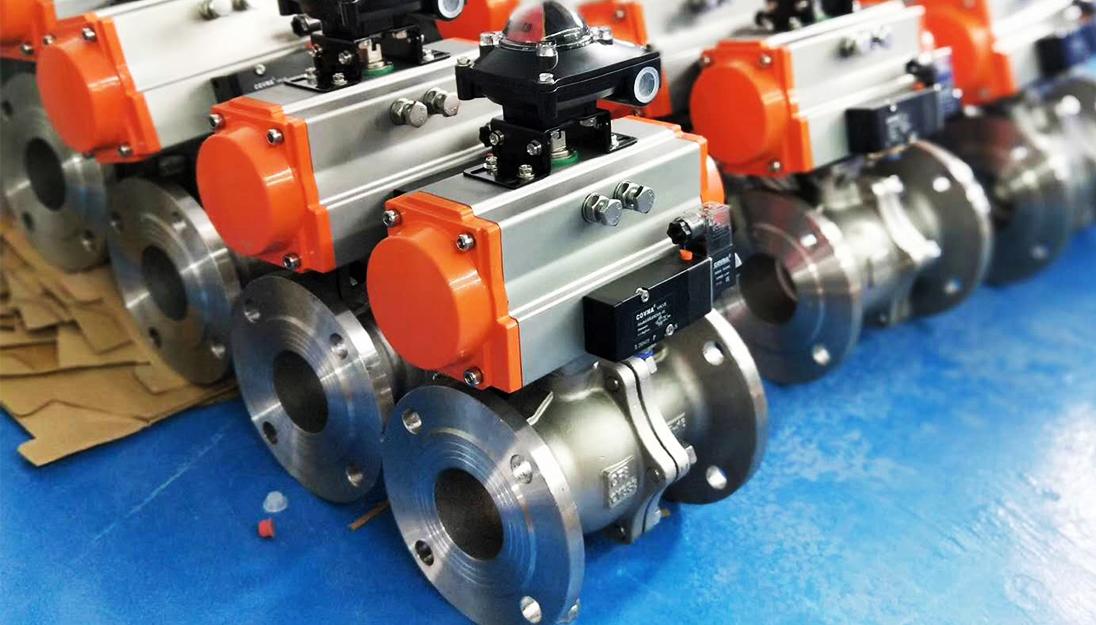

氣動切斷球閥（又名氣動開關球閥）是采用O型球芯結構，所以也稱氣動O型切斷球閥。其具有結構緊湊，體積小，重量輕，閥座與端面法蘭距離近，物料滯留少，密封性能優越等特點。

氣動開關球閥適用于兩位切斷的場合，閥與執行機構的連接采用直連方式，氣動切斷球閥具有連線簡單，結構緊湊、尺寸小、重量輕、阻力小、動作穩定可靠等優點。

　　 通常適用于密封要求嚴格的場合，電動切斷球閥廣泛應用于化工、石油、制藥、輕工等行業的自動控制。

       氣動O型切斷球閥性能特點：

　　 ①流體切斷和流通；

　　 ②密封性可靠,流通性能好,流阻小,裝卸方便；

　　 ③采用直連方式,具有連線簡單,結構緊湊,動作穩定。

　　 氣動O型切斷球閥原理

　　 由氣動執行器和O型球閥組成,氣動切斷球閥閥體與執行機構的連接采用直連方式。

　　 氣動切斷球閥可配限位開關盒,電磁閥,減壓閥等,使用0.4-0.7MPa氣源可實現切斷操作,并送出二對無源觸點信號指示閥門開關。氣動執行器可選用單作用氣動執行器和雙作用氣動執行器。

　　 單作用的氣動執行器在動力源發生故障時,可以按照系統設定的要求自動處于開啟或者關閉的位置,雙作用氣動執行器,在斷氣后保持。

        作用形式

　　 單作用執行機構：氣關式(B)--失氣時閥位開(FO)；氣開式(K)--失氣時閥位關(FC)

　　 雙作用執行機構：氣關式(B)--失氣時閥位保持(FL)；氣開式(K) --失氣時閥位保持(FL)
